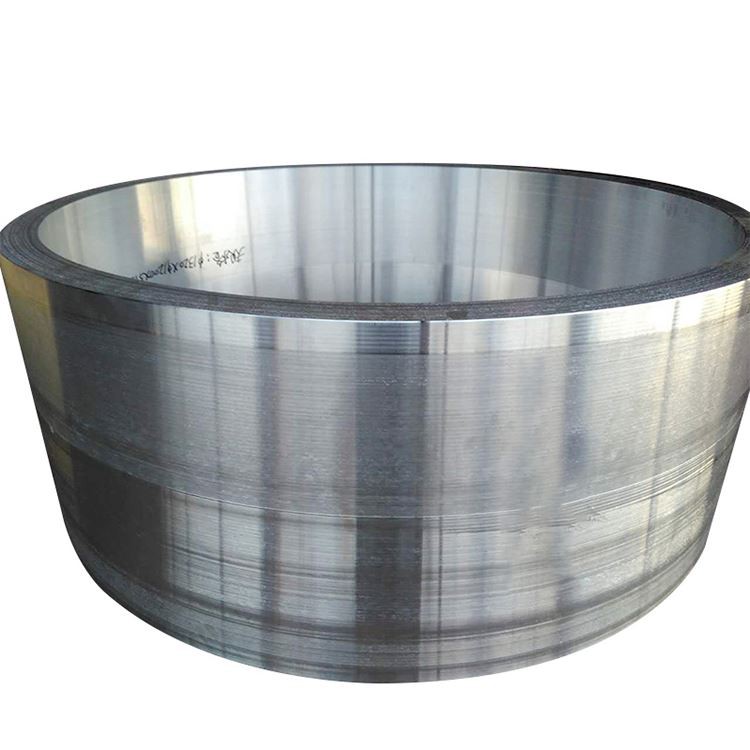

Pierścienie o dużej średnicy stopu aluminium

Pierścienie o dużej średnicy stopu aluminium są niezbędnymi wysokowydajnymi elementami strukturalnymi we współczesnym przemyśle, powszechnie stosowanym w polach wymagających surowych wymagań dotyczących siły, wytrzymałości, niezawodności, stabilności wymiarowej i lekkich rozmiarów od setek od milimetrów od setek do setek do setek do mn. Mierniki i odpowiednio zwiększona grubość i wysokość ściany . wyznacza doskonałe właściwości mechaniczne, wysoce gęstą strukturę wewnętrzną i zoptymalizowany przepływ ziarna wzdłuż obwodu pierścienia, umożliwiając doskonałą wydajność w warunkach pracy .

Wspólne stopnie stopu aluminium:

Seria o wysokiej wytrzymałości (e . g ., 2024, 7075, 7050): Głównie używane w polach lotniczych, wojskowych i innych o skrajnym stosunku siły do masy .

Seria korozji-odporna/spawana (e . g ., 5052, 5083, 5a06): Powszechnie stosowane w inżynierii morskiej, kriogenicznych zbiornikach magazynowych, naczyniach ciśnieniowych i innych obszarach wymagających wysokiej odporności na korozję, spawalność i wytrzymałości kriogenicznej .

Ogólna seria strukturalna (e . g ., 6061, 6082): Nadaje się do ogólnych konstrukcji inżynierskich, siły równowagi, maszyny i kosztów .

Proces kucia premium dla pierścieni o dużej średnicy: Produkcja o dużej średnicy aluminium fuktowane pierścienie jest procesem intensywnie wymagającym technologii i oszałamiającym sprzętem, ze szczególnym naciskiem na jakość wewnętrzną i jednolitość mikrostrukturalną:

Przygotowanie stopu i wlewki:

Wybrane są pierwotne aluminiowe i stopowe elementy stopowe .

Zaawansowane technologie topnienia, rafinacji, filtrowania i odgazowania (E . g ., Snif, odgazowanie próżniowe, mieszanie elektromagnetyczne) są stosowane w celu zapewnienia, że czystość topnienia o ultra wysokim stopie, minimalizowanie włączeń i zawartości gazu .

Duże systemy odlewania ds. Direktowego (DC) są wykorzystywane do wytwarzania wlewków o dużej średnicy o stabilnych wymiarach i jednolitej strukturze wewnętrznej, spełniając wymagania dotyczące kolejnego kucia na dużą skalę .

Osatowe leczenie homogenizacji:

Duże wlewki przechodzą długotrwały (zwykle dziesiątki godzin), wieloetapowe homogenizacyjne leczenie wyżarzania w celu wyeliminowania makrosregregacji, zapewnienia bardziej jednolitego rozkładu elementów stopowych i poprawy ciągliwości wlewków, przygotowując je do kolejnego kucia na dużą skalę .}

Przygotowanie i inspekcja kęsów:

Warunek powierzchni wlewu (skalowanie lub frezowanie) w celu usunięcia wad powierzchniowych .

Przeprowadzana jest ścisła kontrola 100% ultradźwiękowa, aby zapewnić, że wlew jest wolny od wszelkich wad wewnętrznych, które mogą wpływać na jakość kucia i wydajność produktu końcowego (e . g ., pęknięcia, porowatość, duże włączenia) .

Podgrzewanie: Wlewka lub preform jest równomiernie podgrzewana do precyzyjnego zakresu temperatur kucia, aby zapewnić optymalną ciągliwość i jednolite odkształcenie podczas kształtowania .

Sekwencja kucia:

Niepokojące i wstępne: Wlewka jest poddawana wielokierunkowym, wielokrotnym denerwującym i rysującym operacje na dużych naciśnięciach hydraulicznych, aby rozbić strukturę As-Cast, wyeliminować duże ziarna i utworzyć odpowiedni kształt preform (e . g ., dysk lub pancake) .

Przeszywający: Na prasie powstaje otwór centralny przez wykruszanie lub rozszerzenie materiału na trzpień, tworząc wstępną strukturę pierścieniową . Proces ten dodatkowo kompaktuje materiał i udoskonala mikrostrukturę .

Formacja toczenia pierścienia: Ma to kluczowe znaczenie dla tworzenia pierścieni o dużej średnicy . na dużych pionowych lub poziomych maszynach do walcowania pierścienia, ciągłe kompresja promieniowa i osiowa jest stosowana do pierścienia preform przez przewrócenie główne i bułkę klepienia, ciągle zwiększając średnicę pierścienia, jednocześnie zmniejszając jego szerokość ściany i wysokość ., osiągając znaczącą deskwatę plastikową, a jednocześnie zmniejszając jego strukturę ziarna. Obwód pierścienia, znacznie poprawianie obwodowych właściwości mechanicznych i dalsze zwiększenie gęstości materiału .

Wykończenie wykończenia (opcjonalnie): W przypadku pierścieni o bardziej złożonych kształtach lub wyjątkowo wysokich wymaganiach dotyczących dokładności, końcowe kształtowanie można wykonywać na dużych prasach kucia, aby uzyskać precyzyjne wymiary geometryczne i dobre wykończenie powierzchni .

Obróbka cieplna:

W zależności od wymagań dotyczących stopnia i końcowych wydajności, obróbka rozwiązania, gaszenie i starzenie się (w przypadku stopów obróbki cieplnej) lub obróbki stabilizacji (w przypadku stopów bez ogrzewania) są wykonywane . Procesy oczyszczania cieplne, aby zapewnić, że procesy chłodzące i zmniejszające się do mikrostruktury i ograniczenia stresu i ograniczenia pozostałości i zmniejszenia pozostałości i zmniejszenia pozostałości i ograniczenia pozostałości i ograniczenia pozostałości i ograniczenia pozostałości i ograniczenia. stres .

Wykończenie i inspekcja:

Zakłócanie, prostowanie, inspekcja wymiarowa, kontrole jakości powierzchni itp. .

Wreszcie kompleksowe testy nieniszczące (E . g ., ultradźwiękowe, penetracyjne, prąd wirowe) są wykonywane, aby zapewnić, że jakość wewnętrzna i powierzchni produktu jest w pełni zgodna ze standardami i wymaganiami klienta .

Właściwości mechaniczne o dużej średnicy Aluminium Alumnum Sched zależą od wybranego stopu stopu, temperatury oczyszczania ciepła i optymalizacji procesu kucia . ogólnie, kute pierścienie oferują następujące zalety:

Typowy zakres wydajności (w zależności od stopu i temperatury):

Ostateczna wytrzymałość na rozciąganie: 170 MPA - 600 MPA

Granica plastyczności (0,2%): 60 MPa - 550 MPA

Wydłużenie: 7% - 28%

Twardość: 40 HB - 180 HB

Siła zmęczenia: 70 MPA - 200 MPA

Wytrzymałość złamania (K1c): 20 MPA√m - 45 MPA√m

Mikrostruktura o dużej średnicy aluminiowej stopu pierścieni jest podstawową gwarancją ich doskonałych właściwości makroskopowych:

Kluczowe funkcje mikrostrukturalne:

Struktura ziarna i przepływ ziarna:

Po kuciu, zwłaszcza przewracania pierścienia, gruboziarniste ziarna As-Cast są zepsute i ponownie zorientowane, tworząc drobne, równomierne ziaren rekrystalizowane i/lub wydłużone nierestalizowane ziarna wyrównane z głównym kierunkiem deformacji .

Przepływ ziarna jest unikalną cechą odkuwek, odnoszących się do włóknistej struktury utworzonej przez wewnętrzne ziarna metalowe podczas deformacji tworzyw sztucznych wzdłuż kierunku konturu i naprężeń . W pierścieniach o dużej średnicy, przepływ ziarna jest równomiernie rozłożony wzdłuż obwodu pierścienia, zapewniając doskonałą siłę obwodową, odporność na zmęczenie i twardość .}

Dispersoids utworzone przez elementy stopowe (e . g ., al₃zr, almncr) skutecznie hamują wzrost ziarna i rekrystalizację, utrzymując udoskonalenie ziarna .

Wysoka gęstość i eliminacja defektów:

Ogromne ciśnienie wywierane podczas procesu kucia całkowicie zamyka wady wewnętrzne, takie jak porowatość, wnęki skurczowe i kieszenie gazowe, które mogą powstać podczas odlewania, znacznie poprawiając gęstość materiału .

Zmniejsza wtrącenia niemetaliczne i makruki, co prowadzi do bardziej jednolitej mikrostruktury .

Rozkład fazy wzmacniania:

Dokładna kontrola procesów oczyszczania cieplnego zapewnia jednolite i drobne wytrącanie i rozkład faz wzmocnienia (e . g ., mg₂al₃ w serii 5xxx lub al₂cumg, mgzn₂ w serii 2xxx/7xxx) w granicach ziarna i na granicach ziarna, maksymalizującego wzmacniającego aloy's potencjał wzmacniający alloy

Morfologia i rozkład osadów na granicach ziarna są również ściśle kontrolowane w celu optymalizacji odporności na pękanie korozji naprężeń .

Zakres rozmiarów pierścieni kutych aluminium o dużej średnicy jest bardzo szeroki i może być wytwarzany zgodnie z wymaganiami specyficznymi dla klienta .

Zdolność dostosowywania:

Wykonane niestandardowe pierścienie o różnych rozmiarach, kształtach (e . g ., nieokrągłe, stożkowe) i wymagania tolerancji mogą być tworzone zgodnie ze szczegółowymi rysunkami klientów i specyfikacji technicznych .

Zazwyczaj oferowane w zgrubnych obrażeniach lub wykończonych warunkach obrabianych w celu zmniejszenia kosztów przetwarzania klienta i czasu .

5. Oznaczenia temperamentu i opcje uzdatniania ciepła

Pierścienie o dużej średnicy aluminium mogą być dostarczane w różnych temperamentach uzdatniania ciepła w zależności od ich typu stopu i końcowych wymagań aplikacji .

Wytyczne wyboru temperamentu:

Wymagania siły: Temperament T6 serii 7xxx oferuje najwyższą wytrzymałość, ale jego czułość SCC należy uznać za .

Odporność na korozję: Seria 5xxx (H116/H321) i 7xxx Seria T73/T74 Tempers są najlepszym wyborem .

Spawalność: Stopy serii 5xxx i 6xxx mają doskonałą spawalność . konwencjonalne spawanie fuzji na ogół nie jest zalecane dla serii 2xxx i 7xxx .

Środowisko serwisowe: Szczególne wymagania dla środowisk morskich, środowisk kriogenicznych, naczyń ciśnieniowych itp. .

Obróbka o dużej średnicy aluminium kute pierścieni zwykle wymaga dużych, maszynowych narzędzi do wysokiej sznurków i specjalistycznych strategii obróbki .

Wytyczne produkcyjne:

Maszyna: Stopy aluminium mają na ogół dobrą maszynowalność, ale lepkość i pakowanie chipów są powszechnymi problemami . ostre narzędzia o dużych kątach grabie, wysokie kąty helisy, w połączeniu z wydajnymi smarami chłodzącymi i dobrymi systemami ewakuacji chipów, są .} są

Zarządzanie stresem resztkowym: Duże odkuwki są podatne na znaczące naprężenia resztkowe podczas wygaszania i obróbki, które mogą prowadzić do zniekształceń . metody łagodzenia naprężeń, takich jak rozciąganie (TXX51), można zastosować pompanie lub naprężenie wibracyjne .

Obróbka powierzchniowa: Anodowanie, malowanie lub powłoki konwersji można zastosować w zależności od środowiska usług i wymagań estetycznych .

Odporność na korozję o dużej średnicy Aluminium Sched Stopy pierścieni jest kluczową zaletą ich aplikacji w trudnych środowiskach .

Systemy ochrony:

Wybór stopu i temperamentu: Wybierz stopnie stopowe i temperament obróbki cieplnej z z natury doskonałą oporą na korozję (e . g ., 5xxx seria H116/H321 lub 7xxx seria T73/T74) .}

Obróbka powierzchniowa:

Anodowanie: Najczęstsza metoda ochrony, tworząc twardą, gęstą folię tlenkową, która poprawia korozję i odporność na zużycie .

Powłoki konwersji chemicznej: Służyć jako doskonałe podkłady do farby lub klejów, zapewniając podstawową ochronę .

Systemy malarstwa/powlekania: Wysoko wydajne startery epoksydowe i powłoki górne poliuretanowe zapewniają długoterminową ochronę w środowiskach morskich i przemysłowych .

Względy projektowe: Unikaj obszarów uwięzienia wody i korozji szczeliny; Zastosuj izolację galwaniczną w kontakcie z odmiennymi metalami .

Względy projektowe:

Lekka: Niska gęstość stopów aluminium pozwala na osiągnięcie znacznej redukcji masy ciała, oferując znaczne korzyści ekonomiczne i wydajności w lotnisku, transporcie kolejowym i aplikacjach morskich .

Zakres temperatur roboczych: Należy określić na podstawie rodzaju stopu i środowiska aplikacji, unikając długoterminowych usług w wysokich temperaturach, które mogą prowadzić do degradacji wydajności .

Równowaga siły i sztywności: Poprzez rozsądny projekt sekcji i wybór stopu, zapewnij wystarczającą sztywność, aby zapobiec nadmiernemu odkształceniu podczas spełnienia wymagań siły .

Zdolność adaptacji środowiskowej: Rozważ takie czynniki, jak korozyjność, zakres temperatur, wibracje i obciążenia wpływu środowiska roboczego .

Kontrola jakości pierścieni kuty aluminium o dużej średnicy jest wyjątkowo surowa, obejmująca każdy etap surowców po dostawę produktu gotowego .

Standardowe procedury testowe:

Certyfikacja surowca: Identyfikowalność wlewków, weryfikacja składu chemicznego, liczba ciepła, data produkcji itp. .

Kontrola jakości stopu i wlewków: Analiza elementarna online, pomiar zawartości wodoru, monitorowanie wydajności filtra, wykrywanie wad ultradźwiękowych .

Monitorowanie procesu kucia: Monitorowanie profili temperatury w czasie rzeczywistym, ilości deformacji, ciśnienie, warunek matrycy itp. .

Monitorowanie procesu obróbki cieplnej: Jednorodność temperatury pieca, czas, szybkość chłodzenia, temperatura multimediów hartowania itp. .

Kontrola dokładności wymiarowej i geometrycznej: Kompleksowa kontrola zewnętrznych i wewnętrznych średnic, grubość ściany, wysokość, płaskość, koncentryczność itp. ., przy użyciu maszyn pomiarowych współrzędnych współrzędnych (CMMS), skanerów laserowych itp..

Testowanie właściwości mechaniczne:

Próbowanie: Próbki są pobierane z krytycznych lokalizacji (zwykle obwodowe i promieniowe kierunki pierścienia) zgodnie z wymiarami kucia i standardowymi wymaganiami do testowania .

Testy: Rozciąganie (UTS, YS, EL), twardość, wytrzymałość uderzenia, zmęczenie, wytrzymałość pękania, pękanie korozji naprężeń (SCC) .

Testy nieniszczące (NDT):

Testy ultradźwiękowe: 100% kontrola objętościowa całego pierścienia, najskuteczniejsza metoda wykrywania wad wewnętrznych (e . g ., inkluzje, porowatość, pęknięcia, korozja międzygranowa), często wymagana do spełnienia standardów lotniczych (e . g ., ams 2630 Klasa) {{{{. g .}, ams 2630

Testy penetracyjne: Wykrywa defekty powierzchni i powierzchni .

Obecne testy wirowe: Wykrywa wady powierzchniowe i powierzchniowe, szczególnie w przypadku materiałów przewodzących .

Testy radiograficzne (RT): Używany do ponownej inspekcji wady wewnętrznej w określonych obszarach krytycznych .

Analiza mikrostrukturalna: Badanie metalograficzne w celu oceny wielkości ziarna, przepływu ziarna, stopnia rekrystalizacji, rozkładu osadu, typów defektów itp. .

Pomiar chropowatości powierzchni.

Standardy i certyfikaty:

Zgodnie z ASTM B247, AMS (specyfikacje materialne lotniczego), EN (standardy europejskie), GB/T (chińskie standardy krajowe) itp. .

Certyfikaty systemu jakości: ISO 9001, AS9100 (Aerospace) .

EN 10204 Typ 3 . 1 lub 3.2 Materialne raporty z testów materialnych można podać, a certyfikat innych firm można ustalić na żądanie klienta.

Pierścienie o dużej średnicy aluminium odgrywają kluczową rolę w różnych sektorach przemysłu zaawansowanych i ciężkich ze względu na ich doskonałą ogólną wydajność .

Główne obszary zastosowania:

Przemysł lotniczy: Aircraft Silnik, pierścienie komponentów turbinowych, pierścienie obciążenia obciążenia przekładni lądowania, pierścienie łączące zbiornik paliwa rakietowego, pierścienie konstrukcyjne statku kosmicznego itp. .

Przemysł energetyczny: Pierścienie sprzętu elektrowni jądrowej, główne kołnierze wału turbiny wiatrowej, duże kołnierze naczyń ciśnieniowych, pierścienie zbiornika paliwa wodorowego itp. .

Inżynieria morska i morska: Duży statek konstrukcyjny kadłubowe pierścienie łączące, krytyczne pierścienie wsporcze dla platform wiertniczych na morzu, głębokie podwodne pierścienie kadłubowe, pierścienie zbiorników nośnych LNG itp..

Tranzyt kolejowy: Szybkie pierścienie łączące nadwozie pociągu, krytyczne odkuwki wózka, duże pierścienie układu hamowania pociągu itp. .

Wojskowy: Duże mocowania broni artyleryjskiej, pierścienie obciążenia pojazdów pancernych, pierścienie wyrzutni rakietowych itp. .

Ciężkie maszyny: Duże wyścigi łożyska, puste pola, główne pierścienie łożyska dla nudnych maszyn itp. .

Zalety projektowe:

Lekka: Niska gęstość stopów aluminium w połączeniu z procesem kucia pozwala na znaczne zmniejszenie masy dużych składników strukturalnych, poprawę wydajności i zmniejszenie kosztów operacyjnych .

Wysoka niezawodność i bezpieczeństwo: Wysoka wytrzymałość, wysoka wytrzymałość, doskonała odporność na zmęczenie i gęsta wewnętrzna mikrostruktura zapewniona przez kucie zapewniają długoterminową niezawodność komponentów w ekstremalnych obciążeniach i złożonych środowiskach .

Stabilność wymiarowa: Po rygorystycznym obróbce cieplnej i uldze stresu, kute pierścienie o dużej średnicy wykazują dobrą stabilność wymiarową podczas kolejnej obsługi obróbki i długoterminowej usługi .

Odporność na korozję: Szczególnie stopy serii 5xxx wykazują doskonałą odporność na korozję w środowiskach morskich i przemysłowych .

Elastyczność projektowania: Poprzez wybór różnych stopów, temperamenty uzdatniania ciepła i dostosowane procesy kucia, można spełnić różne złożone i wymagające wymagania projektowe .

Ograniczenia projektowe:

Koszt: Produkcja kutych pierścieni o dużej średnicy wymaga kosztownego specjalistycznego sprzętu i złożonych procesów, co prowadzi do wyższych kosztów początkowych .

Wrażliwość na temperaturę: Niektóre stopy aluminium o wysokiej wytrzymałości mogą doświadczyć degradacji wydajności w długoterminowych środowiskach o wysokiej temperaturze, wymagając rozważenia limitów temperatury roboczej .

Spawalność: Niektóre stopy o wysokiej wytrzymałości mają słabą spaw, co może wymagać specjalnych technik spawania lub projektu, aby uniknąć spawania .

Stres resztkowy: Proces gaszenia dużych odkuwek może generować znaczne naprężenia resztkowe, wymagające odpowiednich zabiegów złagnięcia stresu .

Względy gospodarcze i zrównoważone:

Wartość cyklu życia: Chociaż początkowa inwestycja jest wysoka, najwyższa wydajność i długa żywotność kute pierścienie zmniejszają koszty utrzymania i wymiany, oferując wyższą wartość ekonomiczną na dłuższą metę .

Wykorzystanie materiału: Kucie to proces bliskiego kształtu, skutecznie zmniejszający odpady surowce w porównaniu do tradycyjnej obróbki .

Życzliwość środowiskowa: Stopy aluminium są w pełni nadającymi się do recyklingu materiały, zgodne z zasadami produkcji zielonych; Lekkie produkty przyczynia się również do zmniejszenia zużycia energii i emisji dwutlenku węgla produktów końcowych .
